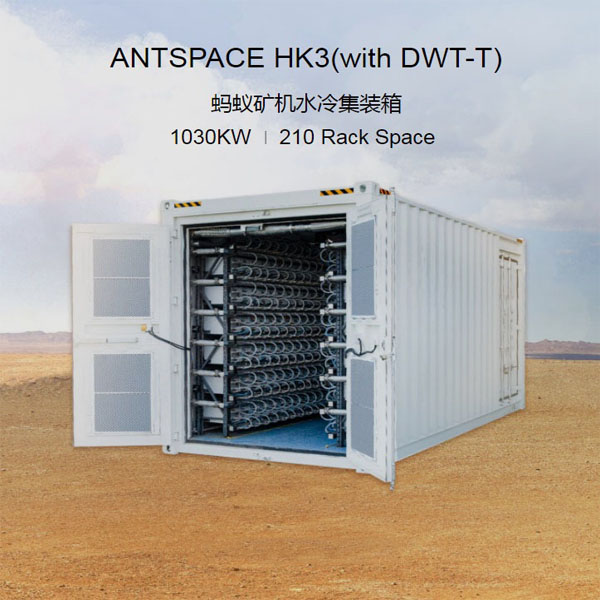

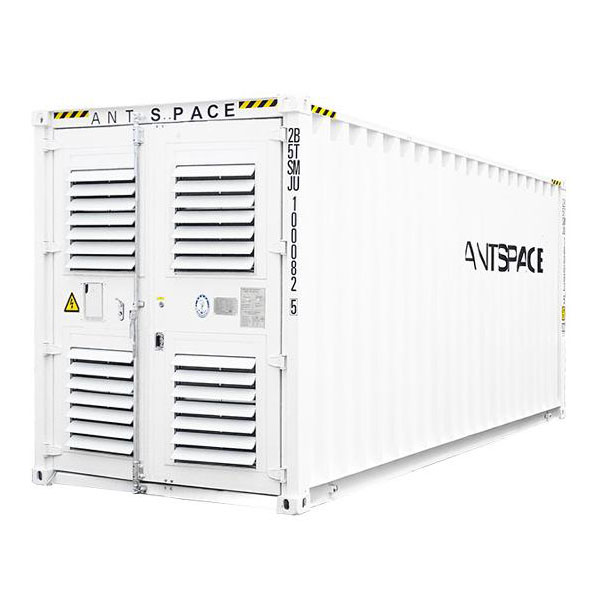

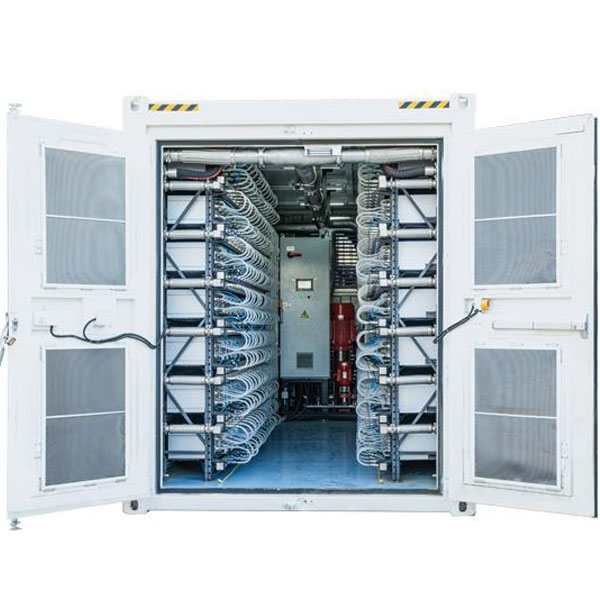

ANTSPACE HK3 (mit DWT-T)
Spezifikationen
Spezifikationsdetails für ANTSPACE HK3
| Produktübersicht | |
| Modell | ANTSPACE HK3 |
| Abmessungen (L*B*H) (mm) | 6058*2438*2896 |
| Minerkapazität | 210 Einheiten - S19 Hyd. Serie Miner |
| Containerzertifizierung | Zertifizierung durch die Chinesische Klassifikationsgesellschaft |
| Sicherheitszertifizierung | Nordamerika/Normen: NFPA 79:2021, UL 508A:2018 R8.21 CSA C22.2 Nr. 14-18, ANSI/ISO 12100:2012 EU/Normen: EN ISO 12100, EN 60204-1 |
| Betriebsleistung (kW) | 1047–1050 |
| PUE (Energienutzungseffektivität) | 1,022 (ohne Kühlturm) / 1,036 (mit Kühlturm) |
| Eingangsspannung und Frequenz | 415 V ± 5 % 60 Hz (Nordamerika) 400 V ± 5 % 50 Hz (EU, Naher Osten) |
| Detaillierte Eigenschaften | |
| Versandgewicht (T) | 8 |
| Betriebsgewicht (T) | 12 |
| Hauptschalter der Stromverteilerschränke (A) | 1200 (Nordamerika) 1250 (EU, Naher Osten) |
| Nennstrom (A) | 952 |
| Standardleistung (kW) | 1049 |
| Maximale Leistung (kW) | 1050 |
| Nennstrom pro Miner (A) | 10 |
| Zuleitungskabel | Die Zuleitungskabel müssen Hochspannungen von über 600 V standhalten, wobei folgende Anforderungen pro Phase gelten: L1-Einzeladerkabel 600 kcMil (300 mm²) x 4 L2-Einzeladerkabel 600 kcMil (300 mm²) x 4 L3-Einzeladerkabel 600 kcMil (300 mm²) x 4 N Einadriges Kabel 600 kcMil (300 mm²) x 4 PE-Einleiterkabel 500 kcMil (240 mm²) x 2 |
| Anschlussschnittstelle (Kühlturm) | DN125(GB/T 9119-2010 PN16 DN125) |
| Anschlussschnittstelle (Plattenwärmetauscherschnittstelle) | DN100 (GB/T 9119-2010 PN16 DN100) |
| Durchflussrate (m³/h) | >85 |
| Anzahl der ANTSPACE-Einheiten, die von einem 2500-kVA-Transformator betrieben werden | 2 |
Spezifikationsdetails für Trocken-Nass-Türme
Je nach individuellem Bedarf kann einer der folgenden beiden Trocken-Nass-Türme ausgewählt werden.
| Produktübersicht | ||
| Typ | Trocken-Nass-Turm Traditioneller Typ (DWT-T) | Trocken-Nass-Turmcontainer Typ (DWT-C) |
| Abmessungen (L*B*H) (mm) | 5800*2240*4200 | 6058*2438*2896 |
| Wärmeabgabekapazität (kW) | 1000 | 1000 |
| Auslasstemperatur bei 28℃ Feuchtkugeltemperatur | 35℃ | 35℃ |
| Containerzertifizierung | Keiner | Zertifizierung durch die Chinesische Klassifikationsgesellschaft |
| Sicherheitszertifizierung | Nordamerika/Normen: NFPA 79:2021, UL 508A:2018 R8.21, CSA C22.2 Nr. 14-18, ANSI/ISO 12100:2012 EU-Normen: EN ISO 12100, EN 60204-1 | Nordamerika/Normen: NFPA 79:2021, UL 508A:2018 R8.21, CSA C22.2 Nr. 14-18, ANSI/ISO 12100:2012 EU-Normen: EN ISO 12100, EN 60204-1 |
| Betriebsleistung (kW) | 14–28 | 14–28 |
| Nennspannung und -frequenz des Motors | 415 V ± 5 % 60 Hz (Nordamerika) 400 V ± 5 % 50 Hz (EU, Naher Osten) | 415 V ± 5 % 60 Hz (Nordamerika) 400 V ± 5 % 50 Hz (EU, Naher Osten) |
| Detaillierte Eigenschaften | ||
| Versandgewicht (T) | 5 | 7 |
| Betriebsgewicht (T) | 9 | 12 |
| Verbindungsschnittstelle (Container) | DN125(GB/T 9119-2010 PN16 DN125) | DN125(GB/T 9119-2010 PN16 DN125) |
| Schnittstelle für Wasserversorgungsrohre | DN40 (Innengewinde) | DN40 (Innengewinde) |
| Abflussrohr-Schnittstelle | DN65 (Innengewinde) | DN65 (Innengewinde) |
| Geräuschpegel bei 25 °C, 16 m | 70 dBA | 70 dBA |
| Wasserverbrauch (m³/h) | 1–1,5 | 1–1,5 |
Umweltanforderungen
| Umweltanforderungen | |
| 1 | Der Kühlturm muss auf ebenem Untergrund mit einer horizontalen Neigung von ±1 Grad aufgestellt werden. |
| 2 | Der Untergrund muss gehärtet und stabil sein und einer Belastung von mindestens 14 Tonnen standhalten können. |
| 3 | Für das Entladen von ANTSPACE und des Kühlturms wird ein 10-Tonnen-Kran benötigt. |
| 4 | Zusätzliche Elemente wie Treppen, Transformatoren, Kabel, Brückengestelle und Kabelverteilerkästen sind nicht im Lieferumfang von ANTSPACE enthalten. Das BITMAIN-Team kann Ihnen bei Bedarf Designvorschläge unterbreiten. |
| 5 | Der Kunde muss die Öffnungsrichtung des Containers bestätigen; diese muss zum Lufteinlass zeigen. Die Tür links entspricht der aktuellen Standardausführung. |
| 6 | Um den Kühlturm herum muss ein Lufteinlassraum von mindestens 2 Metern eingehalten werden. |
| 7 | Höhe: ≤3000 m. Bei einer Höhe über 1000 m müssen Transformator und Schalter entsprechend angepasst werden. Die Gesamtleistung von ANTSPACE muss für jede Erhöhung der Höhe um 100 m um 1 % reduziert werden. |
| 8 | Betriebstemperatur: -25 °C bis 40 °C. Betriebsfeuchtigkeit: 10 % rF bis 90 % rF. Liegt die Kühlmitteltemperatur unter 20 °C, muss die interne Umwälzung eingeschaltet werden, um das Kühlmittel vor dem Starten der Bergbaumaschine auf über 20 °C zu erwärmen. |
| 9 | Wenn die Umgebungstemperatur unter 5 ℃ liegt, kann der Kühlturm in den Kalt-Trocken-Modus geschaltet werden. |
| 10 | Wählen Sie je nach den örtlichen Klimabedingungen reines Wasser oder ein geeignetes Frostschutzmittel als Kühlmittel. |
| 11 | Die für ANTSPACE geeignete Umgebungstemperatur entspricht nicht der geeigneten Umgebungstemperatur für Bergbaumaschinen. |
ANMERKUNGEN
1. Es wird empfohlen, den ANTSPACE HK3 gleichzeitig mit dem ANTMINER S19 Pro+ Hyd zu verwenden.
2. Die gezeigten Bilder dienen nur als Referenz; maßgeblich ist die endgültige Auslieferungsversion.
